Какой кронштейн купить для телевизора

Стандарт VESA выделяет 5 типов телевизоров по весу. Для каждой разновидности предусмотрены варианты шаблонных кронштейнов. В ходе разработки учитывались масса и габариты изделия, крушение исключено. Одновременно стены тоже должны удовлетворять требованиям прочности. Не вздумайте повесить телевизор на гипсокартон. Допускается пробить лист, закрепить изолятор под ним и добраться до бетона или кирпича. Тогда удастся провести работы по установке. Поговорим, какой кронштейн купить для телевизора.

Выбор кронштейна для телевизора

Габариты телевизора не играют роли, за исключением диагонали. Согласно стандартам аппараты делятся по массе. Ей в соответствие ставится размер диагонали. Нельзя произвести изделие массой 90 кг с диагональю 30 дюймов. За счет стандарта VESA возможно без раздумий взять кронштейн нужной серии, и деталь непременно подойдет. Особенности деления:

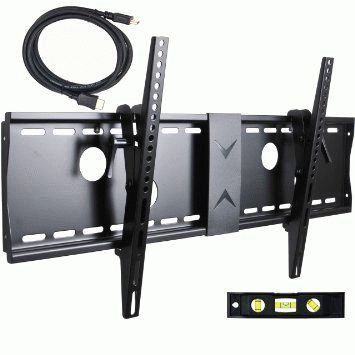

Настенный кронштейн для большого телевизора

Настенный кронштейн для большого телевизора

  1. Класс В – 4 — 7,9 дюйма, массой до 2 кг.
  2. Класс С – 8 — 11,9 дюйма массой до 4,5 кг.
  3. Класс D – 12 — 22,9 дюйма массой до 14 кг.
  4. Класс Е – 23 — 30,9 дюйма массой до 22,7 кг.
  5. Класс F – 31 — 90 дюймов массой до 113,6 кг.

Теперь читатели сумеют определить класс собственного телевизора. Дополнительная приятная новость. На задней грани корпуса расположена пластина, где отверстия сделаны специальным образом, исключающим возможность повесить правильно (по инструкции кронштейна) на неверный тип крепления. Если геометрически площадки подходят друг к другу, нет шансов промахнуться. Не пытайтесь хитрить и используйте все отверстия – ключ правильного выбора.

Перед походом в магазин:

  • Узнайте по паспорту с точностью до десятых размер диагонали телевизора.
  • Согласно списку, приведенному выше, определите класс аппарата.
  • На бумаге набросайте шаблон монтажной площадки.

Покажите сведения продавцу, консультант посоветует требуемый кронштейн. Что касается онлайн магазинов, там прямо указываются максимальная и минимальная диагонали. Проявите осторожность. Авторам доводилось видеть в продаже кронштейн для телевизора, имевший в распоряжении только подставку. Причем несъемную.

Остается определить тип. Рассмотрим сейчас виды кронштейнов для телевизора. Чем изощреннее форма, тем придется больше заплатить. Цена зависит и от веса телевизора.

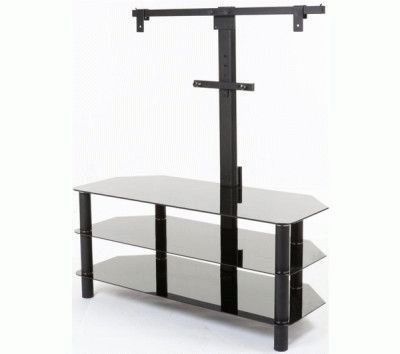

Напольно-настенный кронштейн для телевизора

Напольно-настенный кронштейн для телевизора

При выборе роль играют размеры комнаты, количество мест зрителей, диагональ. Поможем учесть данные. После прочтения читатель поймет, как выбрать кронштейн для телевизора. Не пугайтесь расчетов, при покупке на глаз размеры способны выйти за пределы допустимых.

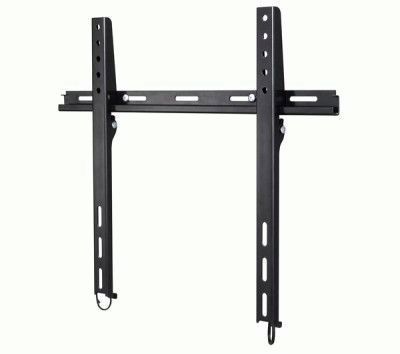

Фиксированные кронштейны для телевизора

Изделия крепятся на потолок или стену и отвечают названию – телевизор окажется надежно зафиксирован в устойчивом положении. Менять ничего нельзя. Внимательно изучите перед покупкой изделие, посмотрите, где установить телевизор в помещении. Фиксированный кронштейн самый безопасный, не включает подвижных частей. Вдобавок самый дешёвый, впрочем, цена зависит от размеров телевизора.

Наклонные кронштейны для телевизора

Наклонные кронштейны позволяют смотреть телевизор под разным углом. Присутствует ось, вариация углов зависит от конструкции. Фиксация положения телевизора производится затягиваемым винтом. Причем имеются специальные зацепные элементы, не разрешающие экрану самопроизвольно наклониться сильнее.

Добавим, что угол наклона варьируется в установленных пределах. Нужно заранее примерить на стену, чтобы с места просмотра экран виднелся под прямым углом. Проще сделать по законам геометрии. Найдите центр экрана — примерно в середине пластины кронштейна. Убедитесь, что верхняя грань телевизора не втыкается в потолок, а боковые не упираются в стены. Берем для вычислений высоту подвеса аппарата. К примеру, два метра.

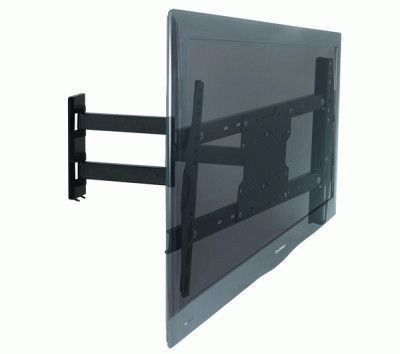

Поворотный кронштейн для телевизора

Поворотный кронштейн для телевизора

Считаем, на каком удалении линия перпендикуляра пересечет пол для угла наклона 10 градусов:

L = 2 / tg 10 = 11,34 м.

Найдена точка пересечения с полом, не планируется смотреть телевизор лежа. Следовательно, нужно учесть высоту, допустим, дивана. Полагаем, что у развалившегося человека глаза окажутся на расстоянии 90 см от пола. Высоту подвеса примем равной 1,1 метра и повторим вычисления:

L = 1,1 / tg 10 = 6,23 м.

Учитывая, что позади дивана (или кровати) должны стоять задние колонки акустической системы Звук Вокруг, получаем, что длина комнаты — не менее 7 метров. Известно, что расстояние до телевизора от зрителя зависит от разрешения. На 720p величина составляет 2,3 диагонали. При выбранных 7 метрах телевизор получится дюймов на 120. Это эксклюзивная модель, подойдет не всем.

Для 1080р (FullHD) требования жестче. Расстояние выбирается равным 1,6 диагонали. Плюс авторы пренебрегли гипотенузой, которая при просмотре передач чуть-чуть длиннее катета. В действительности:

H = 6,23 / сos 10 = 6,32 м.

Получается, правильно пренебрегли. Разница невелика. Итак, чтобы выбрать наклонный кронштейн, предлагаем двигаться от известных данных. К примеру, в наличии телевизор с диагональю 40 дюймов, собираемся подвесить на высоте 2 метра. Требуется найти расстояние от точки просмотра, договорились взять диван. Приступим:

Сборка кронштейна для ТВ

Сборка кронштейна для ТВ

  1. Допустим, что будем смотреть передачи FullHD и другие. Следовательно, расстояние возьмем средним — две диагонали телевизора. В метрах: 40 х 2,54 х 2 / 100 = 2,03.
  2. Относительно дивана высота подвеса 1,1 метра. Вычисляем по гипотенузе (2,03 метра) расстояние от стены: L = √ 2,032 –1,12 = 1,7 метра.
  3. Получается, угол наклона составит Alfa = arctg 2,03 / 1,7 = 40 градусов.

Смотрите сами, удобно ли сидеть, задрав голову, на взгляд авторов упомянутые выше 10 градусов смотрятся лучше, а сесть придётся на расстоянии 2 метра от стены. Близко, чтобы рассмотреть детали. В интернете возможно скачать таблицу Головина, где показаны соответствия знакам определения силы зрения и разрешений. Ее распечатывают на листе бумаги А4, вешают на стены и смотрят самую нижнюю из видимых строк. Она определяет минимальную диагональ и максимальное разрешение. Так выбирается телевизор.

Но в выбранном случае с купленным аппаратом показали, что для заданных условий наклонного кронштейна с диапазоном от 0 до 10 градусов хватает с избытком. Скажем больше, подошел бы простой кронштейн с условием. Во-первых, не совсем прямой, во-вторых, точку подвеса перенести чуть-чуть ниже.

Поворотные кронштейны для телевизоров

Если с наклонным кронштейном произошла масса расчетов, в случае с поворотным все ясно. Он используется, когда диван (или кровать) стоит под углом к стене. Нужно по-прежнему обеспечить перпендикуляр, но в дело включается маленький нюанс:

Если угол между стеной и зрительным рядом велик, проще подвесить телевизор на потолок, линейные размеры прибора не дадут повернуть технику на нужный угол при установленном кронштейном расстоянии выноса.

Приведем пример. Допустим, дом новой планировки, угол между стеной и диваном составил 45 градусов. Какой поворотный кронштейн выбрать: потолочный или настенный? Пусть диагональ прибора по-прежнему 40 дюймов. Найдем расстояние выноса оси от стены из условия, что соотношение сторон экрана составляет 16:9 (собственное измерьте линейкой):

L = 40 х 2,54 х сos 45 х cos (arctg 9 / 16) / 2 х 100 = 40 х 2,54 х 0,707 х 0,87 / 200 = 0,3124 м.

Поясняем, что на 2 делили, чтобы найти центр, а не общее удаление противоположного угла телевизора. Попробуем найти кронштейн на подобный случай. Если не получится, придется брать потолочный поворотно-наклонный. Вдобавок голову задирать. Согласитесь, проще поставить аппарат на стол и не мучиться.

По итогам поиска удалось найти изделие Presto – 40, приблизительно удовлетворяющее критериям при условии, что вес телевизора до 30 кг. Если аппарат укладывается в рамки, нужный вынос обеспечить можно. Кронштейн состоит из двух колен, каждое расположено на поворотной оси. Общая длина составляет 35 + 18,5 см. Сейчас помножим на косинус 45 градусов и оценим вынос, когда оба колена находится на единой линии. Получилось чуть больше 37-ми сантиметров. Учтем, что экран не идеальный, обнаруживает толщину. Получается, что кронштейн тютелька в тютельку нужный. Последняя ступень наклонная, допустимо подвесить аппарат чуть выше уровня глаз зрителей.

Большинство моделей кронштейнов рассчитаны на типичные нужды, трудности не предвидятся.
